WR^®-KT und WR^®-KTPlus^®-Gewinde

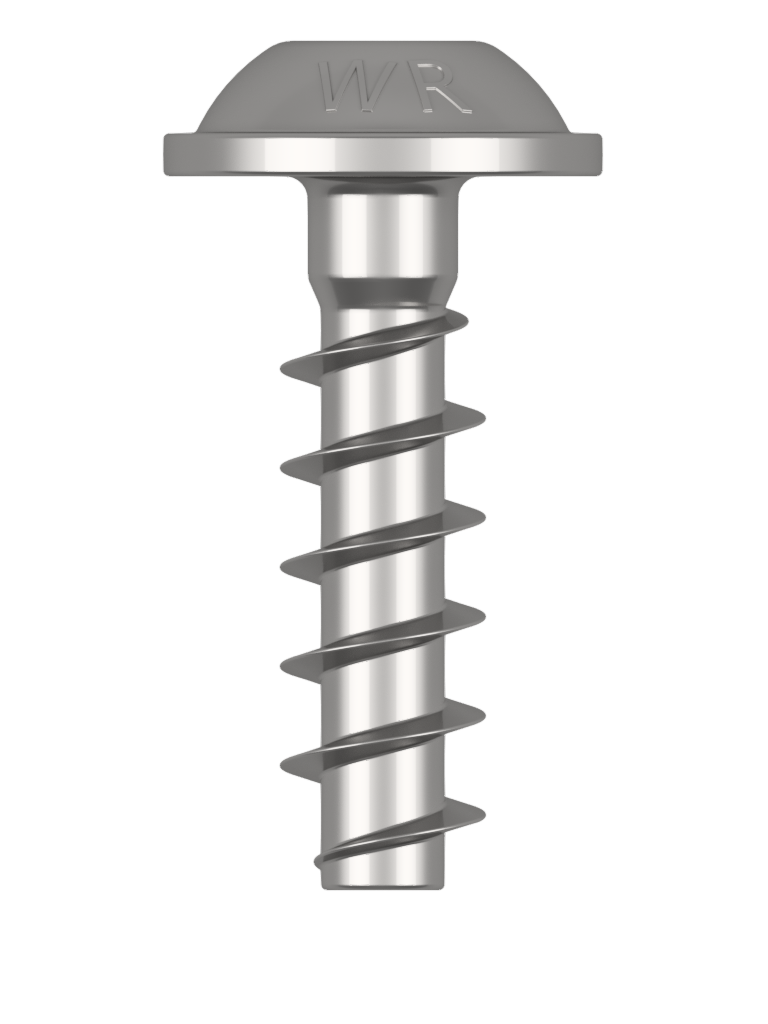

WR^®-KT

Die Geometrie wurde entwickelt um das Innengewinde in die Bohrung zu Formen. Das Gewinde wird von der Schraube selbst durch die Verformung des thermoplastischen Kunststoffes gefurcht. Dadurch wird ein optimaler Kontakt zwischen Schraube und Material garantiert.

WR^®-KT-Standard

• WR^®-KT 190 - 40°
• WR^®-KT 195 - 30°
• WR^®-KT 196 - 30°

Vorteile:

• Vermeidet die Kosten des Gewindeschneidens
• Selbstfurchendes Innengewinde
• Hohe Zug- und Torsionsfestigkeit
• Werkstoff:
  • Stahl: Festigkeitsklasse 10.9 / Einsatzvergütet (ESH)
  • Edelstahl: 1.4016 und 1.4567

Alternative Gewindegeometrie WR^®-PTF ist möglich.

WR^®-KTPlus^® 250

Patent seit 04.07.2019 – unser Fortschritt mit neuer Geometrie für die selbstfurchende Verschraubung in Thermoplaste und hoch-glasfaserverstärkte Thermoplaste WR^®-Weiterentwicklung des WR^®-KT Gewindes mit zusätzlichen Vorteilen.

• 30° Flankenwinkel
• Gesteigerte Dauerschwingfestigkeit
• Optimaler Materialfluss
• Hohe Vorspannkraft
• Hohe Zug- und Torsionsfestigkeit
• Hohe Vibrationsfestigkeit
• Lange Lebensdauer der Verbindung
• Reduzierung der Länge und des Durchmessers möglich = Materialersparnis
• Werkstoff:
  • Stahl: Festigkeitsklasse 10.9
  • Edelstahl: 1.4016 und 1.4567

Alternative Gewindegeometrien WR^®-DTP ist möglich.

WR^®-DGS 200

WR^®-DGS sind Schrauben für die Direktverschraubung in duroplastischen Werkstoffen, Zink- oder Aludruckguss (DG).

Das selbstfurchende Gewinde speziell für duroplastische Werkstoffe entwickelt mit 35° asymmetrischen Gewindeflanken

• Keine Gewindevorbereitung
• Asymetrische Flankengeometrie
• Selbsthemmend, vibrationsfest
• Hohe Ausreißwiderstände
